A/D:デジタイザ(A/Dボード)/トランジェントレコーダ

Platform

デジタイザ(A/Dボード)の機能

【メーカーサイト】 https://spectrum-instrumentation.com/products/digitizer/index.php



サンプリング

SPECTRUM社のデジタイザはすべて、完全な同時サンプリングで、すべてのチャネルは独立したA/D変換器と、独立した入力アンプを持っています。入力チャネルに関連する設定はすべて、個々にプログラムすることができます。
SPECTRUM社製品は、下記のような多くの長所を持ちます。
 十分なサンプリングレート
 チャネル間の位相差はなく、隣接したチャネル間のクロス・トークも小さい
 収集データの直接比較可能



リアルタイム演算機能

◆PCIeの33xx、44xx、22xxシリーズとPXIe、digitizerNETBOXの44xxと22xxシリーズのデジタイザは、 オンボードFPGAによるIntegrated Signal Processingによって、機能を拡張することができます。Block average Processingは、多数の繰り返し信号の蓄積と平均化が行えます。この機能は、信号対雑音比および測定分解能を改善して、信号からランダム・ノイズを取り除けます。超高速トリガは、データ収集間のむだ時間を最小限に抑えることができます。Block Statisitics Processingは、収集データそれぞれの最小と最大のピークを求めます。また、min、max、平均、タイムスタンプおよびピーク位置情報をメモリに格納出来ます。
◆PCIe、PXIe、digitizerNETBOXの44xxシリーズのすべてのデジタイザには、Integrated Signal Processingによって、Boxcar Averaging機能(移動平均機能)が組み込まれており、ノイズを平滑化することにより、信号に重畳された高周波の改善、SNR, SFDR, ENOB等を向上する事ができます。



同期サンプリング

SPECTRUM社のデジタイザはすべて、完全な同時サンプリングです。すべてのチャネルは独立したA/D変換器と、独立した入力アンプを持っています。入力チャネルに関連する設定はすべて、個々にプログラムすることができます。
SPECTRUM社製品は、下記のような多くの長所を持ちます。
十分なサンプリングレート
チャネル間の位相差はなく、隣接したチャネル間のクロス・トークも小さい
収集データの直接比較可能

awg画像

Integrated Signal Processing(M5i, M4i, M4x, digitizerNETBOX)

◆PCIeの33xx、44xx、22xxシリーズとPXIe、digitizerNETBOXの44xxと22xxシリーズのデジタイザは、 オンボードFPGAによるIntegrated Signal Processingによって、機能を拡張することができます。Block average Processingは、多数の繰り返し信号の蓄積と平均化が行えます。この機能は、信号対雑音比および測定分解能を改善して、信号からランダム・ノイズを取り除けます。超高速トリガは、データ収集間のむだ時間を最小限に抑えることができます。Block Statisitics Processingは、収集データそれぞれの最小と最大のピークを求めます。また、min、max、平均、タイムスタンプおよびピーク位置情報をメモリに格納出来ます。
◆PCIe、PXIe、digitizerNETBOXの44xxシリーズのすべてのデジタイザには、Integrated Signal Processingによって、Boxcar Averaging機能(移動平均機能)が組み込まれており、ノイズを平滑化することにより、信号に重畳された高周波の改善、SNR, SFDR, ENOB等を向上する事ができます。

Transient Capture / リングバッファモード

デジタイザの標準機能のリングバッファモードです。
このモードでは、トリガ毎に、データがバッファメモリに書き込まれ、イベント毎に、pre, postトリガを含むデータが、書き込まれます。さらに、データ収集中でも、トリガ毎にデータが格納されます。

awg画像

FIFO モード

FIFO モードは、デジタイザ/ジェネレータと、PCメモリ或いはハードディスク間の連続的なデータ転送のための機能です。それは、ボード上のメモリを実際のFIFOバッファとして、非常に信頼性の高い転送を実現しています。
データは、ユーザが特別なセットアップを行わなくても転送されます。スペクトル製品はすべて、PCIe x8 Gen2インターフェース上で、最大3.4GByte/sの連続的な転送速度に達することを目指しています。

マルチレコードモード

このモードは、ハードウェアを再スタートせずに、トリガ毎にデータ収集を可能にします。
デジタイザの内蔵メモリはセグメントへ分割され、各トリガ毎に、データを記録します。セグメント・サイズおよびpre, postの設定は、自由に定義することができます。
少ない再設定時間およびFIFOモードの強力なコンビネーションは、ほぼすべての測定の要求を満たします。

awg画像

ゲーティッドレコードモード

このモードは、データ収集は、外部ゲート信号によってコントロールされます。ゲート信号がプログラムされたレベルに達している場合に、データは収集されると共に各ゲートの前後の設定されたデータ数が収集されます。
ゲート制御されたデータ収集は、ゲート・セグメント時間の正確なポジショニング用タイムスタンプと結合することができ、各獲得したゲート・セグメントの長さを正確に決定することができます。

awg画像

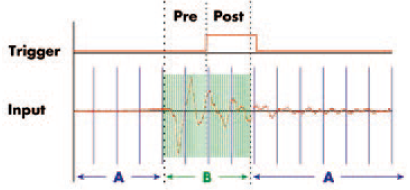

ABA モード / デュアルタイムベース

ABA モードはマルチプレコードモードに似ています。
しかし、セグメント間で、(例えば、データモニタなどの目的のために)より遅いサンプリングレートでのデータ収集を行えます。
ABAモードは、1つの測定器の中で、トランジェントデータロガーと一般的なレコーダーのコンビネーションで働きます。

awg画像

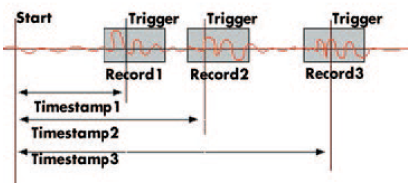

タイムスタンプは、 メモリにトリガ毎の時間を書き込みます。

タイムスタンプは、計測スタートからの時間、クロックあるいはGPSの受信信号に同期します。このモードで、異なる位置にあるシステムの収集データを、正確な時間関係で測定可能にします。タイムスタンプは、マルチプルレコーディング或いはゲーティッドサンプリングモードでの有用な拡張機能として開発されましたが、これらのオプションなしで、単独に使用することができます。タイムスタンプメモリは、さらにFIFOモードにおけるタイムスタンプの呼び出しを許可するFIFOバッファーとして設計されています。クロックあるいはGPSの受信機能用のコネクタは、digitizerNETBOXには、標準で付属されています。

awg画像

Star-Hub

Star-Hubは、16台までのボード(M2pシリーズ)あるいは8台までのボード(M5iシリーズ、M4iシリーズ)を同期動作させるためのモジュールです。
これで接続されたカードは、すべてのチャンネル間に位相差はありません。
また、接続されているカードはすべて、同じクロックおよび同じトリガで動作します。
カードは、マスターカードを含む、それぞれ内部に、同じ長さの小さなケーブルを持っているため、異なるカード間のクロック・スキューを最小化にします。

awg画像

M5iシリーズ

分解能 12ビット
内蔵のデータメモリ 2 GSamples(4 GByte)、8 GSamples(16 GByte)オプション
PCIe上で最高12.8 GByte/s(10 GS/s)の高速データ転送  PCIe x16 Gen3インタフェース
トリガモード:チャネル、External、Edge、Software、Window、Re-arm、OR/and、Dekay
データ収集モード:Single-Shot、Streaming、Multiple Recording、FIFO、Timestamp
On board FPGAによるリアルタイムブロックアベレージ機能
Digital Down Converter 対応(SCAPP+GPU)
10GS/sの連続データストリーミングが可能。長時間のデータ保存と信号処理を市販の既製品で実現。

*デジタルパルスおよびパルス列を最大4出力 オプション

単一パルス、パルス列、連続パルス波のいずれを生成する場合でも、パルス特性を4つの出力で個別に
パルスの幅、周期、位相、あるいはパルス列内のパルス数など、主要なパラメータはすべてプログラムが可能

3.2GS/s, 5GS/s, 6.4GS/s, 10GS/s 12ビットデジタイザ

デジ画像

1 / 2チャネル
50Ω高帯域フロントエンド
4入力レンジ ±200 mV、±500 mV、±1 V、±2.5 V
M5i.3321-x16 帯域幅 1 GHz
M5i.333x-x16           2 GHz
M5i.335x-x16           3 GHz
M5i.336x-x16           4.7 GHz





製品名 Platform Analog-In Digital-In Resolution Sampling rate Bandwidth
M5i.3321-x16 PCI Express x16 Gen3 2 12 Bit 3.2 GS/s(2 active channel) 1 GHz
M5i.3337-x16 PCI Express x16 Gen3 2 12 Bit 6.4 GS/s(1 active channel)
3.2 GS/s(2 active channel)
2 GHz
M5i.3330-x16 PCI Express x16 Gen3 1
12 Bit 6.4 GS/s(1 active channel) 2 GHz
M5i.3357-x16 PCI Express x16 Gen3 2 12 Bit 10 GS/s(1 active channel)
5 GS/s(2 active channel)
3 GHz
M5i.3350-x16 PCI Express x16 Gen3 1 12 Bit 10 GS/s(1 active channel) 3 GHz
M5i.3367-x16 PCI Express x16 Gen3 2 12 Bit 10 GS/s(1 active channel)
5 GS/s(2 active channel)
4.7 GHz
M5i.3360-x16 PCI Express x16 Gen3 1 12 Bit 10 GS/s(1 active channel) 4.7 GHz

M4iシリーズ

内蔵のデータメモリ4 GByte (14/16ビットの場合、2 GSamples)
PCIe上で最高3.4GBytes/sの高速データ転送、連続的なストリーミング可能
トリガモード:レベル、エッジ、ウィンドウ、re-Arm、OR/AND
データ収集モード:シングルショット、マルチレコード、FIFO、ゲーティドレコード、ABAモード、ストリーミング
8枚のカードまでの内部同期
カード内蔵のデータ分析信号処理オプション(44xx, 22xx):ブロック平均およびブロック統計(ピーク検知)
カード内蔵のデータ分析信号処理標準装備(44xx):ボックスカー平均(移動平均)
DDC対応(SCAPP+GPU)

*デジタルパルスおよびパルス列を最大4出力 オプション

単一パルス、パルス列、連続パルス波のいずれを生成する場合でも、パルス特性を4つの出力で個別に
パルスの幅、周期、位相、あるいはパルス列内のパルス数など、主要なパラメータはすべてプログラムが可能

1.25GS/s, 2.5GS/s, 5GS/s 8ビットデジタイザ

デジ画像

1 / 2 / 4チャネル
50Ω高帯域フロントエンド
4入力レンジ ±200 mV~±2.5 V (option ±40 mV ~ ±500 mV)
カード内蔵のデータ分析信号処理オプション:ブロック平均およびブロック統計(ピーク検知)
*Special Clock Mode: 1GS/s, 2GS/s, 4GS/s 使用できる。

製品名 Platform Analog-In Digital-In Resolution Sampling rate Bandwidth
M4i.2210-x8 PCI Express x8 1 0 8 Bit 1.25 GS/s (1 active channel) 500 MHz
M4i.2211-x8 PCI Express x8 2 0 8 Bit 1.25 GS/s (2 active channels) 500 MHz
M4i.2212-x8 PCI Express x8 4 0 8 Bit 1.25 GS/s (4 active channels) 500 MHz
M4i.2220-x8 PCI Express x8 1 0 8 Bit 2.5 GS/s (1 active channel) 1.5 GHz
M4i.2221-x8 PCI Express x8 2 0 8 Bit 2.5 GS/s (2 active channels) 1.5 GHz
M4i.2223-x8 PCI Express x8 2 0 8 Bit 2.5 GS/s (1 active channel)
1.25 GS/s (2 active channels)
1.5 GHz
M4i.2230-x8 PCI Express x8 1 0 8 Bit 5 GS/s (1 active channel) 1.5 GHz
M4i.2233-x8 PCI Express x8 2 0 8 Bit 5 GS/s (1 active channel)
2.5 GS/s (2 active channels)
1.5 GHz
M4i.2234-x8 PCI Express x8 4 0 8 Bit 5 GS/s (1 active channel)
2.5 GS/s (2 active channels)
1.25 GS/s (4 active channels)
1.5 GHz

130MS/s, 250MS/s, 500MS/s 14/16ビットデジタイザ

デジ画像

2 / 4チャンネル
50Ω / 1MΩフロントエンド
6入力レンジ ±200 mV~±10 V (option ±200 mV ~ ±60V)
SNR 72dB、ENOB 11.6のLSBの高品質フロント・エンド
カード内蔵のデータ分析信号処理オプション:ブロック平均およびブロック統計(ピーク検知)
カード内蔵のデータ分析信号処理標準装備:ボックスカー平均(移動平均)
*ディジタルチャネル:+8チャネルオプション

 旧製品 M2p.5961-x4にて代替え
※※旧製品 M2p.5962-x4にて代替え

製品名 Platform Analog-In Digital-In Resolution Sampling rate Bandwidth
M4i.4410-x8 ※ PCI Express x8 2 3 16 Bit 130 MS/s (2 active channels)
65 MHz
M4i.4411-x8 ※※ PCI Express x8 4 3 16 Bit 130 MS/s (4 active channels) 65 MHz
M4i.4420-x8 PCI Express x8 2 3* 16 Bit 250 MS/s (2 active channels) 125 MHz
M4i.4421-x8 PCI Express x8 4 3* 16 Bit 250 MS/s (4 active channels) 125 MHz
M4i.4450-x8 PCI Express x8 2 3* 14 Bit 500 MS/s (2 active channels) 250 MHz
M4i.4451-x8 PCI Express x8 4 3* 14 Bit 500 MS/s (4 active channels) 250 MHz

M4xシリーズ

M4iシリーズのPxieバージョン
PXIe 2×4レーン インタフェース   最高1.7GByte/sのストリーミング可能
PXIeおよびPXIリファレンスクロック、star-triggerなどのトリガーをサポート
カード内蔵のデータ分析信号処理オプション(44xx, 22xx):ブロック平均およびブロック統計(ピーク検知)
カード内蔵のデータ分析信号処理標準装備(44xx):ボックスカー平均(移動平均)

*デジタルパルスおよびパルス列を最大4出力 オプション

単一パルス、パルス列、連続パルス波のいずれを生成する場合でも、パルス特性を4つの出力で個別に
パルスの幅、周期、位相、あるいはパルス列内のパルス数など、主要なパラメータはすべてプログラムが可能

1.25GS/s, 2.5GS/s, 5GS/s 8ビットデジタイザ

デジ画像

1/2/4チャネル
50Ω高帯域フロントエンド
4入力レンジ ±200 mV~±2.5 V (option ±40 mV ~ ±500 mV)
カード内蔵のデータ分析信号処理オプション:ブロック平均およびブロック統計(ピーク検知)
*Special Clock Mode: 1GS/s, 2GS/s, 4GS/s 使用できる。

製品名 Platform Analog-In Digital-In Resolution Sampling rate Bandwidth
M4x.2210-x4 PXI Express 1 0 8 Bit 1.25 GS/s (1 active channel) 500 MHz
M4x.2211-x4 PXI Express 2 0 8 Bit 1.25 GS/s (2 active channels) 500 MHz
M4x.2212-x4 PXI Express 4 0 8 Bit 1.25 GS/s (4 active channels) 500 MHz
M4x.2220-x4 PXI Express 1 0 8 Bit 2.5 GS/s (1 active channel) 1.5 GHz
M4x.2221-x4 PXI Express 2 0 8 Bit 2.5 GS/s (2 active channels) 1.5 GHz
M4x.2223-x4 PXI Express 2 0 8 Bit 2.5 GS/s (1 active channel)
1.25 GS/s (2 active channels)
1.5 GHz
M4x.2230-x4 PXI Express 1 0 8 Bit 5 GS/s (1 active channel) 1.5 GHz
M4x.2233-x4 PXI Express 2 0 8 Bit 5 GS/s (1 active channel)
2.5 GS/s (2 active channels)
1.5 GHz
M4x.2234-x4 PXI Express 4 0 8 Bit 5 GS/s (1 active channel)
2.5 GS/s (2 active channels)
1.25 GS/s (4 active channels)
1.5 GHz

130MS/s, 250MS/s, 500MS/s 14/16ビットデジタイザ

デジ画像

2/4チャネル
50Ω / 1MΩフロントエンド
6入力レンジ ±200 mV~±10 V (option ±200 mV ~ ±60V)
カード内蔵のデータ分析信号処理オプション:ブロック平均およびブロック統計(ピーク検知)
カード内蔵のデータ分析信号処理標準装備:ボックスカー平均(移動平均)
* 旧製品 M2p.5961-x4にて代替え
**旧製品 M2p.5962-x4にて代替え

製品名 Platform Analog-In Digital-In Resolution Sampling rate Bandwidth
M4x.4410-x4 * PXI Express 2 3 16 Bit 130 MS/s (1 active channel) 65 MHz
M4x.4411-x4 ** PXI Express 4 3 16 Bit 130 MS/s (4 active channels) 65 MHz
M4x.4420-x4 PXI Express 2 3 16 Bit 250 MS/s (2 active channels) 125 MHz
M4x.4421-x4 PXI Express 4 3 16 Bit 250 MS/s (4 active channels) 125 MHz
M4x.4450-x4 PXI Express 2 3 14 Bit 500 MS/s (2 active channels) 250 MHz
M4x.4451-x4 PXI Express 4 3 14 Bit 500 MS/s (4 active channels) 250 MHz

M2pシリーズ

PCIe x4 インタフェース
内蔵データメモリ1 GByte(512 MSamples)
PC上で最高600 MByte/sの高速データ収集、連続ストリーミング可能
拡張トリガモード:レベル、エッジ、ウィンドウ、re-ARM、OR/AND
カード当たりのチャネル数:最高8チャネル(SE)
16枚のカードまでの内部同期(Star-Hubを使用)
データ収集モード:シングルショット, マルチレコード, ゲーティドレコード, ABA, ストリーミング,タイムスイタンプ
*ディジタルチャネル:+16チャネルオプション(SMBタイプ、FX2タイプ)
*DDC対応(SCAPP+GPU)
*デジタルパルスおよびパルス列を最大4出力 オプション

単一パルス、パルス列、連続パルス波のいずれを生成する場合でも、パルス特性を4つの出力で個別に
パルスの幅、周期、位相、あるいはパルス列内のパルス数など、主要なパラメータはすべてプログラムが可能



5MS/s 16ビットデジタイザ

デジ画像

2/4/8チャネル(SE) 2/4チャネル(Diff)
入力インピーダンス  50Ω/1MΩ
6入力レンジ  ±200mV~±10V

製品名 Platform Analog-In Digital-In Resolution Sampling rate Bandwidth
M2p.5911-x4 PCI Express x4 2(Single end)
2(Differential)
3* 16 5 MS/s
2.5 MHz
M2p.5912-x4 PCI Express x4 4(Single end)
2(Differential)
3* 16 5 MS/s
2.5 MHz
M2p.5916-x4 PCI Express x4 4(Single end)
4(Differential)
3* 16 5 MS/s
2.5 MHz
M2p.5913-x4 PCI Express x4 8(Single end)
4(Differential)
3* 16 5 MS/s
2.5 MHz

20MS/s 16ビットデジタイザ

デジ画像

2/4/8チャネル(SE) 2/4チャネル(Diff)
入力インピーダンス  50Ω/1MΩ
6入力レンジ  ±200mV~±10V

製品名 Platform Analog-In Digital-In Resolution Sampling rate Bandwidth
M2p.5921-x4 PCI Express x4 2(Single end)
2(Differential)
3* 16 20 MS/s 10 MHz
M2p.5922-x4 PCI Express x4 4(Single end)
2(Differential)
3* 16
20 MS/s 10 MHz
M29.5926-x4 PCI Express x4 4(Single end)
4(Differential)
3* 16
20 MS/s 10 MHz
M2p.5923-x4 PCI Express x4 8(Single end)
4(Differential)
3* 16
20 MS/s 10 MHz

40MS/s 16ビットデジタイザ

デジ画像

2/4/8チャネル(SE) 2/4チャネル(Diff)
入力インピーダンス  50Ω/1MΩ
6入力レンジ  ±200mV~±10V

製品名 Platform Analog-In Digital-In Resolution Sampling rate Bandwidth
M2p.5931-x4 PCI Express x4 2(Single end)
2(Differential)
3* 16 40 MS/s 20 MHz
M2p.5932-x4 PCI Express x4 4(Single end)
2(Differential)
3* 16
40 MS/s 20 MHz
M2p.5936-x4 PCI Express x4 4(Single end)
4(Differential)
3* 16 40 MS/s 20 MHz
M2p.5933-x4 PCI Express x4 8(Single end)
4(Differential)
3* 16 40 MS/s 20 MHz

80MS/s 16ビットデジタイザ

デジ画像

1/2/4/8チャネル(SE)  1/2/4チャネル(Diff)
入力インピーダンス   50Ω/1MΩ
6入力レンジ   ±200m~±10V

製品名 Platform Analog-In Digital-In Resolution Sampling rate Bandwidth
M2p.5940-x4 PCI Express x4 1(Single end)
1(Differential)
3* 16 80 MS/s 40MHz
M2p.5941-x4 PCI Express x4 2(Single end)
2(Differential)
3* 16 80 MS/s 40MHz
M2p.5942-x4 PCI Express x4 4(Single end)
2(Differential)
3* 16 80 MS/s 40MHz
M2p.5946-x4 PCI Express x4 4(Single end)
4(Differential)
3* 16 80 MS/s 40MHz
M2p.5943-x4 PCI Express x4 8(Single end)
4(Differential)
3* 16 80 MS/s 40MHz

125MS/s 16ビットデジタイザ

デジ画像

1/2/4/8チャネル(SE)  1/2/4チャネル(Diff)
入力インピーダンス   50Ω/1MΩ
6入力レンジ   ±200m~±10V

製品名 Platform Analog-In Digital-In Resolution Sampling rate Bandwidth
M2p.5960-x4 PCI Express x4 1(Single end)
1(Differential)
3* 16 125 MS/s 50MHz
M2p.5961-x4 PCI Express x4 2(Single end)
2(Differential)
3* 16 125 MS/s
50MHz
M2p.5962-x4 PCI Express x4 2(Single end)
4(Single end)
2(Differential)
3* 16 125 MS/s
80 MS/s
125 MS/s
50MHz
M2p.5966-x4 PCI Express x4 4(Single end)
4(Differential)
3* 16 125 MS/s
50MHz
M2p.5968-x4 PCI Express x4 4(Single end)
8(Single end)
4(Differential)
3* 16 125 MS/s
80 MS/s
125 MS/s
50MHz
